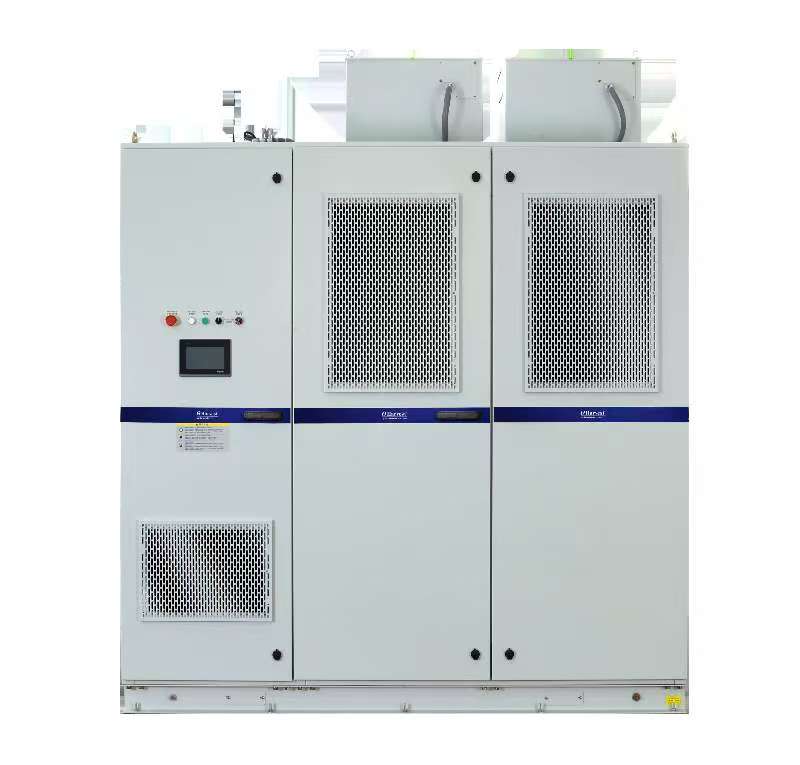

通用型高压变频器-HARSVERT系列
成熟可靠的全能型高压变频器,模块化设计,满足对高效率、高可靠性应用的要求。 采用集成变压器和功率单元级联的经典设计,实现高压的直接输出;满足IEEE/GB电网谐波要求;输出电压的波形接近于理想正弦波,可以驱动几乎任何类型的电机;单元旁路功能,保证设备的最高可用性;高性能矢量控制算法使得该变频器适用于风机泵类、变转矩和恒转矩等多种负载类型,广泛应用于冶金、水泥、石油石化、市政、矿业、设备制造等各个行业。
产品特点
{{item.name}}{{item.msg}}
  • 金属薄膜电容,1200V耐压,寿命长达15年;

  • 高/低电压穿越功能,严格按照国家DL/T 1648-2016 4.2标准设计,通过国家电控配电设备质量监督检验中心检验;

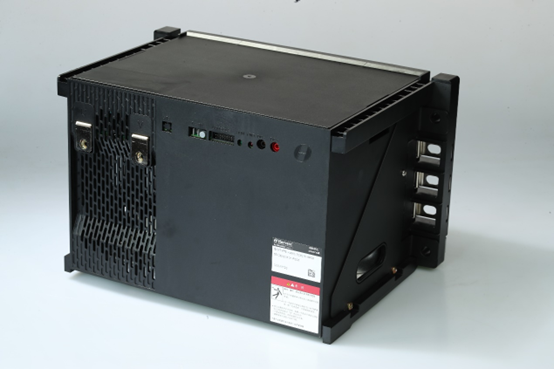

  • 单模块旁路功能,功率单元故障不停机,保障设备的连续运行;

  • 全固封浇筑式电压检测装置,电路与环境完全隔离,尤其适合工业现场环境;

  • 无需网侧滤波器,多脉动整流,网侧电流谐波THDi≤3%*,符合IEEE519及GB/T14549标准要求(* 典型值)

  • 无需网侧功率因数校正设备,网侧功率因数>0.96*,(* 20%~100%负载)

  • 无需输出滤波器,电机无需降容使用,多电平电压输出,电机电流正弦度高,

  • 电机可利旧,dv/dt低,无需加强绝缘

  • 消除共模电压,电机轴承避免轴电流损坏

  • 全中文彩色触摸屏,全图形界面、浏览直观,全中文显示,无需携带专用调试工具

  • 全平台软件支持,PC+APP

  • 安装方便,4G接入,电气室无需布线

  • 智能推送,数字化运营,有理有据

  • AI智能机器人,7×24小时为您答疑解惑

  • 数据安全保证,通过公安部等保三级认证

  • 多种总线通讯协议,即插即用

  • 高性能矢量控制算法,支持异步电机、同步电机

  • PM-SLVC永磁同步电机控制算法

  • V2S算法,变频软启动应用专属算法,启动转矩大,并网精度高

  • Mill Application,磨机专属工艺应用,具备板结检测,板结消除等工艺功能

  • 同步投切,实现电机-电网的无扰动切换,网侧电流小于1.2倍额定电流,消除电机切换冲击;

  • 内置PID功能,可对压力、流量等现场工艺变量进行闭环控制

  • 更多特殊应用:高海拔设计、双机热备等;

技术参数
产品技术规格
  • 功率器件
    IGBT, 二极管,晶闸管
  • 整流形式
    18~54 脉冲二极管整流(PWM)
  • 逆变形式
    H 桥级联型多电平逆变器
  • 驱动象限
    双向旋转(1,3象限)
  • 电网电压
    6kV/10kV,其他电源电压等级请联系我们
  • 电网频率
    50HZ,60HZ可选
  • 网侧功率因数
    20.95(20%~100%负载)
  • 控制电源
    1ph,AC220V;其他供电方式请联系我们
  • 风机电源
    AC380V,三相四线制;内部变压器辅助绕组供电可选
  • 电机种类
    异步感应电机,他励同步电机,永磁同步电机
  • 输出功率范围
    220 ~14000kW
  • 输出电压
    6kV/10kV, 其他输出电压请联系我们
  • 输出电流
    最高 850A
  • 输出频率
    V/F: 0~120Hz 矢量:0.5~75Hz
  • 电机控制模式
    V/F 控制,无速度反馈矢量模式,有速度反馈矢量模式可选
  • 过载能力
    120%,1 分钟每 10 分钟;150%,3秒每10分钟;200%,立即保护
  • 功率单元效率
    0.985
  • 允许电机电缆长度
    ≤1000m,大于1000m 可选
  • 环境温度
    储存:-25~60℃
    运行:0~40℃,40~50℃ 降容运行
  • 相对湿度
    储存:≤90%,无凝露
    运行:≤90%,无凝露
  • 冷却方式
    强迫风冷
  • 海拔
    ≤1000masl,1000m~2000masl可选,>2000masl请联系我们
  • 防护等级
    IP30,IP41 可选,其它防护等级请联系我们
  • 应用环境标准GBT 4798.3 2007(等同IEC 60721-3-3:2002)
    气候:3K3
    生物条件:3B1
    化学活性物质:3C1
    机械活性物质:3S2
    机械条件:3M1
  • 污染等级 GBTT 12668-5(IEC 61800-5)
    2级
产品符合的标准
  • GB/T 12668.3-2006
    调速电气传动系统 第三部分:电磁兼容性 (等同IEC 61800-3)
  • GB/T 12668.4-2006
    调速电气传动系统 第四部分:一般要求 交流电压1000V以上但不超过35kV的交流调速电气传动系统额定值的规定 (等同IEC 61800-4)
  • GB/T 12668-5-2006
    调速电气传动系统 第五部分:安全的要求 (等同IEC 61800-5)
  • GB/T 4798.3-2007
    电工电子产品应用环境条件 有气候防护场所固定使用
  • GB/T 14549-93
    电能质量 公用电网谐波
